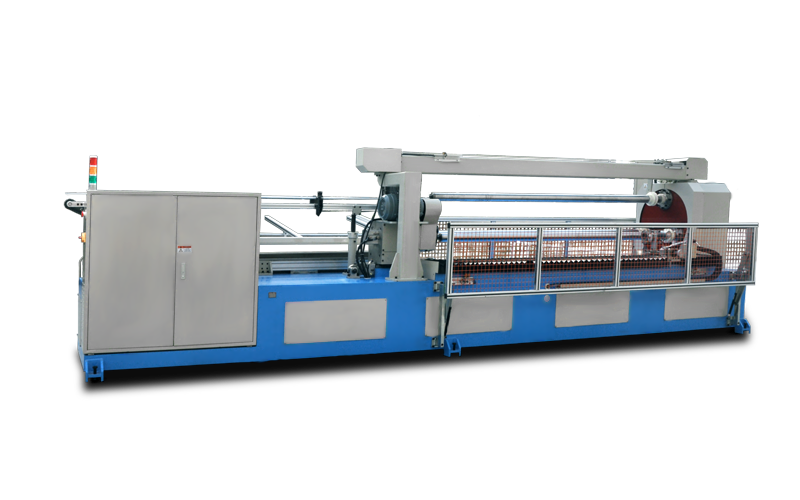

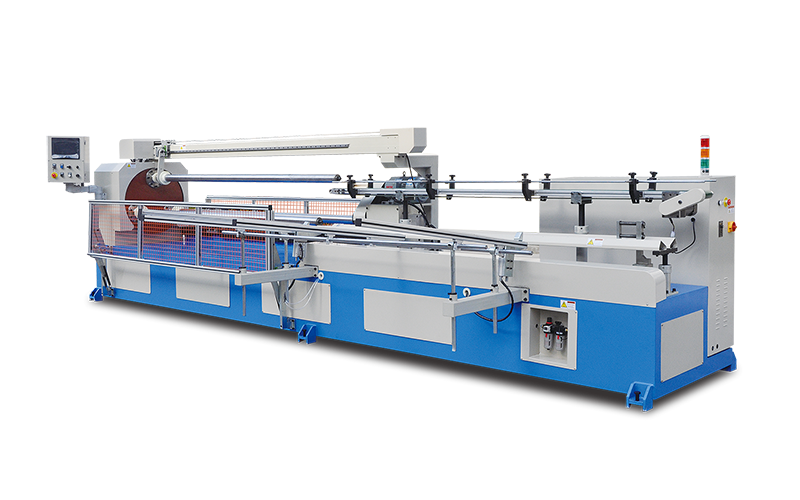

A5-3M-2500

  • 紙管精切機
  • 2017/06/21


功能描述:

應用于各種高檔紙管的分段切割,如化纖紙管、OPP膜管、膠帶紙管等切割。


產品特點:

1、采用伺服系統定位,高精度滾珠絲桿傳動,切割分辨率可達0.01mm
2、3工位控制,1軸用于切割動作,另2軸同時用于上下料工作。與單軸切割機相比可提高近倍的工作效率。
3、PLC控制,大屏幕彩色觸摸屏人機操作。
4、全自動操作生產,故障自動診斷并預警。
5、適合于批量大且分切長度較短或者頻繁變化切割長度的紙管生產切割。
6、主軸轉速采用變頻調速。
7、感應切刀,切刀接觸切軸時自動退出。
8、采用大直徑回轉支承固定模具,伺服電機快速換。



主要技術參數

技術參數

切管長度3-2500mm
切管直徑25-200mm
切刀數量1組
切臺移動速度25米/分鐘
切割方式紙管旋轉刀軸不轉
上卸料方式自動裝卸料
夾緊方式自動卡盤
操作人數1人
進刀方式氣動切刀
調速控制變頻器
切割厚度1mm-18mm
輸入電源380V三相四線(其他電壓定制)

規格尺寸

主機尺寸:長×寬×高6500mm×2800mm×1800mm
總質量4010KG
主機功率4KW
主軸轉速300-1000r/min
翻轉軸功率1.5KW
切臺移動功率1.3KW安川伺服電機
模具變換電機功率1.3KW安川伺服電機
進出材料電機步進電機20N/M×2(3.0kw)

控制系統

PLC控制器臺灣臺達
人機界面臺灣威倫6070
程序版本JS-A5
變頻器日本安川 3.7KW
執行器件(接觸器等)中國正泰產品
信號元件(光電開關等)日本歐姆龍產品
氣動元件臺灣亞德客產品
伺服電機日本安川
移動絲桿臺灣上銀
移動軌道臺灣銀泰




附送配件

切割刀片1片
應用工具1套














3軸A5電路圖16年版 3軸A5電路圖16年版(多把刀切割)

查看生產視頻

            沒有尺寸圖
