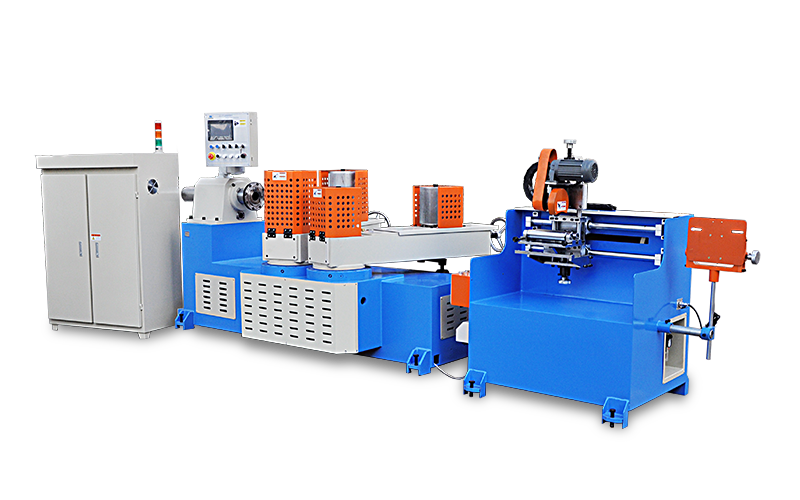

PTA-4120普通紙管機17版

  • 卷紙管機
  • 2017/06/21


產品特點:
1、17年新版紙管機,高性能配置,通用性能更強。

2、采用PLC邏輯控制系統, 觸摸屏人機界面操作。

3、主電機采用矢量型高扭矩變頻器調速,

4、 雙光電定位長度控制,配合自動變速功能給紙管切割長度更精確。

5、模塊化電氣布局設計,使用、維護、維修更方便更科學。
6、低噪聲傳動設計。

7、采用雙面上膠獨立不銹鋼膠槽,進口聚氨酯刮刀。


主要技術參數:

技術參數

卷繞紙張層數 3-16層
最大卷管直徑 200mm
最小卷管直徑 20mm
最大卷管厚度 10mm
最小卷管厚度 1mm
卷芯模具固定方式 法蘭加頂緊
卷繞機頭 四機頭單皮帶
切割方式 氣動單圓刀切割
上膠方式 雙面上膠
操作人數 1-3人
卷出紙管速度 3-15米
調速控制 變頻器
輸入電源 380V三相四線(其他電壓定制)


規格尺寸

主機尺寸:長×寬×高 3800mm×1700mm×1800mm
占地面積:長×寬 18000mm×6000mm
輪轂直徑 215mm
輪轂高度 200mm/350mm
最小輪距 750mm
最大輪距 950mm
總質量 3200KG

傳動系統

主機功率 7.5KW皖南
主機轉速 1400r/min
輪轂最高轉速 48r/min
輪轂輸出扭矩 4500N.m
減速機型號 WPO155型,杭州嘉誠
輪轂驅動 4輪驅動
切刀電機 臺灣萬鑫
軸承 哈軸

控制系統

PLC控制器 臺灣臺達
人機界面 威綸MT6071
程序版本 JS-A3.2
變頻器 日本安川7.5KW
執行器件(接觸器等) 中國正泰產品
信號元件(光電開關等) 日本歐姆龍產品
氣動元件 臺灣亞德客產品
同步控制
定長方式 紅外線傳感器


配備裝置

遙控器 可選配
自動落管架 可選配
皮帶對角 手動調節
皮帶調節 手動調節
缺紙自動停機
自動供膠水 隔膜泵
紙帶自動供滑潤油 可選配
張力調節 可選配

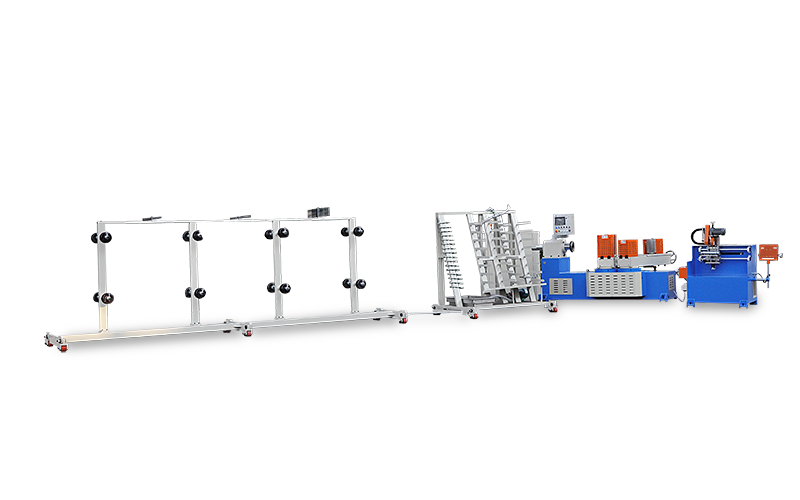

紙架類型 十字型分體紙架
卷管皮帶 帆布帶
主機擺角

附送配件

卷管芯棒 1套
卷管皮帶 1條
應用工具
切管刀片 1片
